椿本传动链条
简介
一、介绍
传动链条,指链式的传动装置,把一台机器所存的连接部位形成紧凑的整体,它是提高机械性能的关键部件。传动链条按结构可分为滚子链、齿形链等类型,其中滚子链应用最广。滚子链也是椿本应用最广、使用效果最好的产品之一。

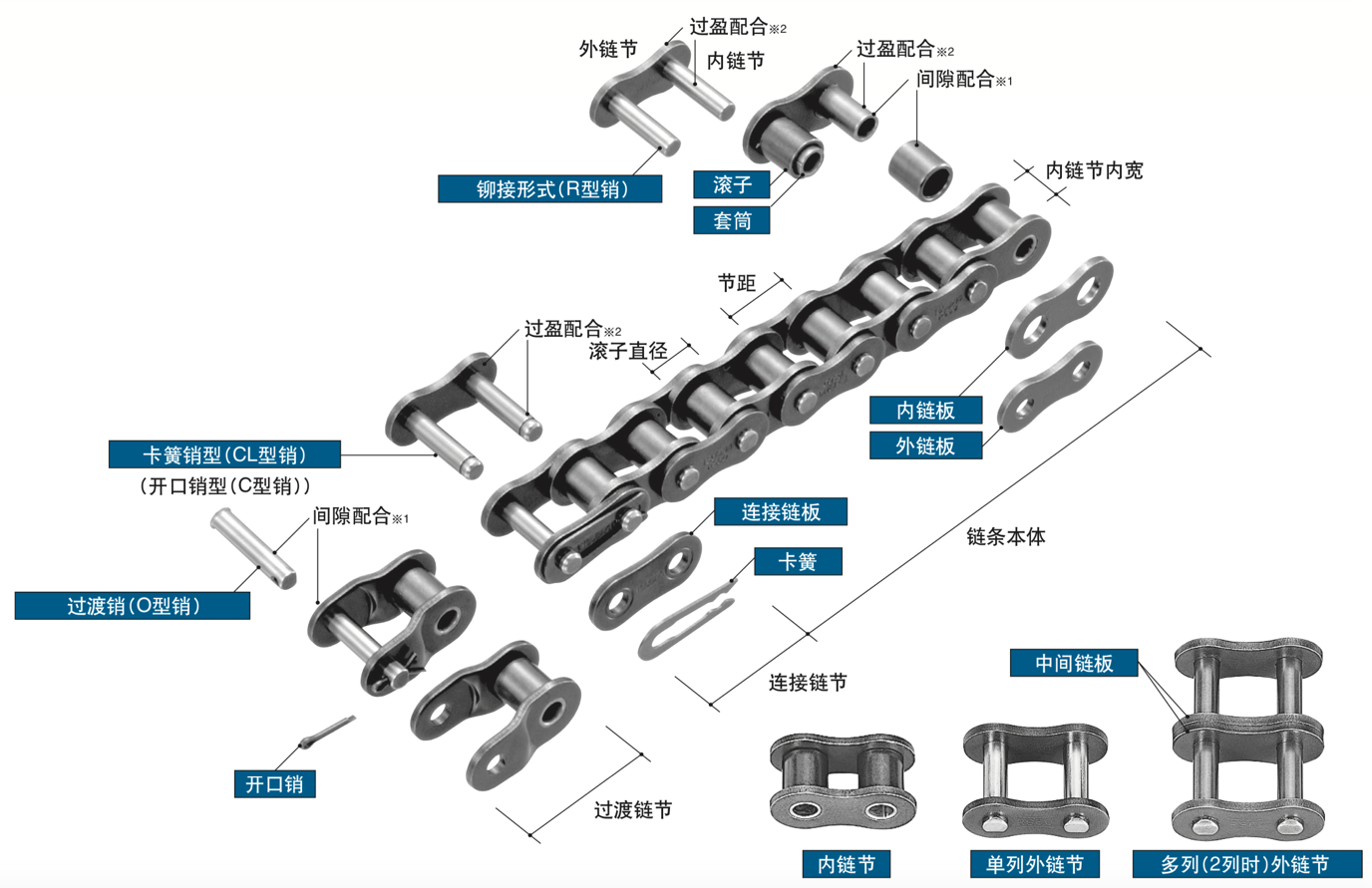

二、滚子链的结构
l 链板
链板承受在传动中链条产生的张力,虽然该张力通常是反复负荷,但有时也伴随冲击。所以,对链板不仅仅要求静态抗拉强度高,动态抗疲劳强度和冲击强度也要高。
l 销子
销子插入链板承受剪切和弯曲的同时,滚子链发生弯曲并与链轮啮合时,与套筒一起构成轴承部位。因此,除了抗剪强度、抗弯强度、韧性之外还必须具有耐磨损性。
l 套筒
套筒通过各零部件承受复杂的力量,特别是在与链轮啮合时会通过滚子承受反复冲击负荷.所以必须具有大的抗冲击疲劳强度。而且,与销子一起作为轴承部件也要求具备相当的耐磨损性。
l 滚子
滚子在滚子链咬入链轮时,因为与齿面相接触,所以会承受反复冲击负荷。另外,在啮合后,与齿的啮合平衡位置会因为张力的大小而变化,所以在被齿和套筒夹住的同时移动齿面会承受压缩负荷和摩擦力。因此,必须具有冲击疲劳强度、耐压缩强度、耐磨损性。
l 内链节
2个套筒被压入到2块内链板中,为了使滚子能够在套筒的外侧旋转而被嵌入安装。无论是单列还是多列都是使用同一物品。
l 外链节和中间链板
外链节是2根销子被压入到2块外链板中。
多列滚子链时,在外链节上添加中间链板。
三、链条传动的优势
以下表示链条传动与其他动力传动机构V型皮带、有齿皮带、齿轮传动之间的比较。一般情况下,虽然链条大多是作为低速大负荷的经济型动力传动装置被使用,但是就像汽车发动机的凸轮轴驱动等那样,如果对使用方法、润滑方式进行改进,还可进一步应用于高速领域。
传动的种类 |
滚子链 |
有齿皮带 |
V型皮带 |
齿轮 |
|
同 步 性 |
⌾ |
⌾ |
X |
⌾ |
|
传动效率 |
⌾ |
⌾ |
Δ |
⌾ |
|
耐冲击性 |
Δ |
○ |
⌾ |
X |
|
噪音·振动 |
Δ |
⌾ |
⌾ |
X |
|
使用环境 |
避开水、粉尘(有耐环境传动链) |
避开热、油、水、粉尘。 |
避开热、油、水、粉尘。 |
避开水、粉尘 |
|
空 间 重 量 |
高速 轻负荷 |
X |
⌾ |
○ |
○ |
低速 重负荷 |
小型重量轻 |
Δ 滑轮略重 |
X 大且滑轮重 |
○啮合齿数少、需要强度 |
|
润 滑 |
X 必要 |
⌾ 不要 |
⌾ 不要 |
X 必要 |
|
布 局 的 自 由 度 |
⌾ |
○ |
Δ |
X |
|
轴承承受的 多余负荷 |
⌾ |
○ |
X |
⌾ |
⌾有利 ○稍微有利 Δ稍微不利 X不利
传动链条特点
1.能够得到较大的减速比。(一般到1:7)
2.可以取得较长的轴间距离(通常在4m以下)。轴间距离的自由度较大。
3.可以多轴传动。可两面使用。
4.安装更换容易。(拼接容易)
5.在较短的轴间距离下如果链条上有支撑,那么即使轴是垂直的也可以驱动使用。
6.在同一扭矩下,与皮带相比,链轮直径可以缩得更小。
7.因为运用多数轮齿进行力量传输,链轮齿的磨损较齿轮有利。
8.与齿轮相比,冲击吸收能力更高。
四、椿本传动链条型号
系列 |
链条品种 |
特点·用途 |
使用温度范围(℃) |
涂油规格 |
标准传动链 |
RS滚子链 |
JIS规格·ISO规格品、标准品 |
-10~60 |
防锈润滑油 |
RS滚子链 BS/DIN规格 |
ISO规格B系列品 |
|||
免加油传动链 |
LAMBDA链 |
免加油长寿命(特殊含油套筒) |
-10~150 |
挥发性防锈油 |
LAMBDA 表面涂层链 |
免加油长寿命(特殊含油套筒) 表面处理(NP.NEP) |
|||
长寿命 LAMBDA链 |
因为特殊含油套筒和毛毡密封的效果而实现超长寿命 |
-10~60 |
||
LAMBDA链 KF规格 |
可在高温范围内使用的高润滑性、耐磨损性 |
-10~150 |
||
LAMBDA 高强度链 |
长寿命(特殊含油套筒)高强度仅限2列 |
-10~150 |
||
LAMBDA侧弯链 |
长寿命(特殊含油套筒)曲线用 |
|||
BS LAMBDA链 |
长寿命(特殊含油套筒)、ISO规格B系列 |
|||
高强度传动链 |
超级链条 |
高抗疲劳强度(比RS大约提高40%) |
-10~60 |
防锈润滑油 |
高强度链条園 |
高抗拉强度(比RS大约提高20%) |
|||
超级H链条 |
高容许张力和高抗拉强度(比RS大约提高60%)(比RS大约提高20%) |
|||
顶级链条 |
传动链中最大的抗拉强度 |
|||
耐环境传动链 |
不锈钢传动链 |
SS-高耐腐蚀性和高耐热性 |
-20~400 |
无涂油 |
NS-比SS更高的耐腐蚀性和耐热性 |
||||
AS-最大容许张力是SS的1.5倍、耐腐蚀性略差 |
润滑油 |
|||
LSC-比SS规格更高的耐磨损性 |
-20~100 |
无涂油 |
||
表面涂层传动链 |
NP-轻度的耐腐蚀性特殊镀镍 |
-10~60 |
防锈润滑油 |
|
NE-高耐腐蚀性 |
||||
APP-销子的孔腐蚀对策规格 |
||||
钛链条 |
非磁性钛制、高耐腐蚀性 |
-20~400 |
无涂油 |
|
耐寒链条 |
耐寒规格 |
-40~60 |
防锈油 |
|
低噪声链条 |
弹簧滚子、低噪声 |
-10~60 |
防锈润滑油 |
|
塑料组合链条 |
耐腐蚀、耐磨损、低噪声、重量轻 |
-20~80 |
无涂油 |
|
侧弯不锈钢链条 |
不锈钢制曲线传动 |
-20~400 |
||
特殊链条 |
侧弯链条 |
横向弯曲的链条 曲线传动 |
-10~60 |
防锈油 |
板式链条 |
链板和销子的构造、悬挂用 AL型 BL型(AL··.···)(BL·····) |
防锈润滑油 |
五、在冶金领域部分应用
原料厂

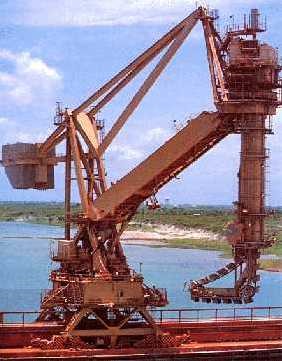

卸载机
从船舱里卸下铁矿石、煤炭、石灰石
链条:RS240
用途:驱动
使用条件:堆积原料,由于海水的影响产生的孔蚀

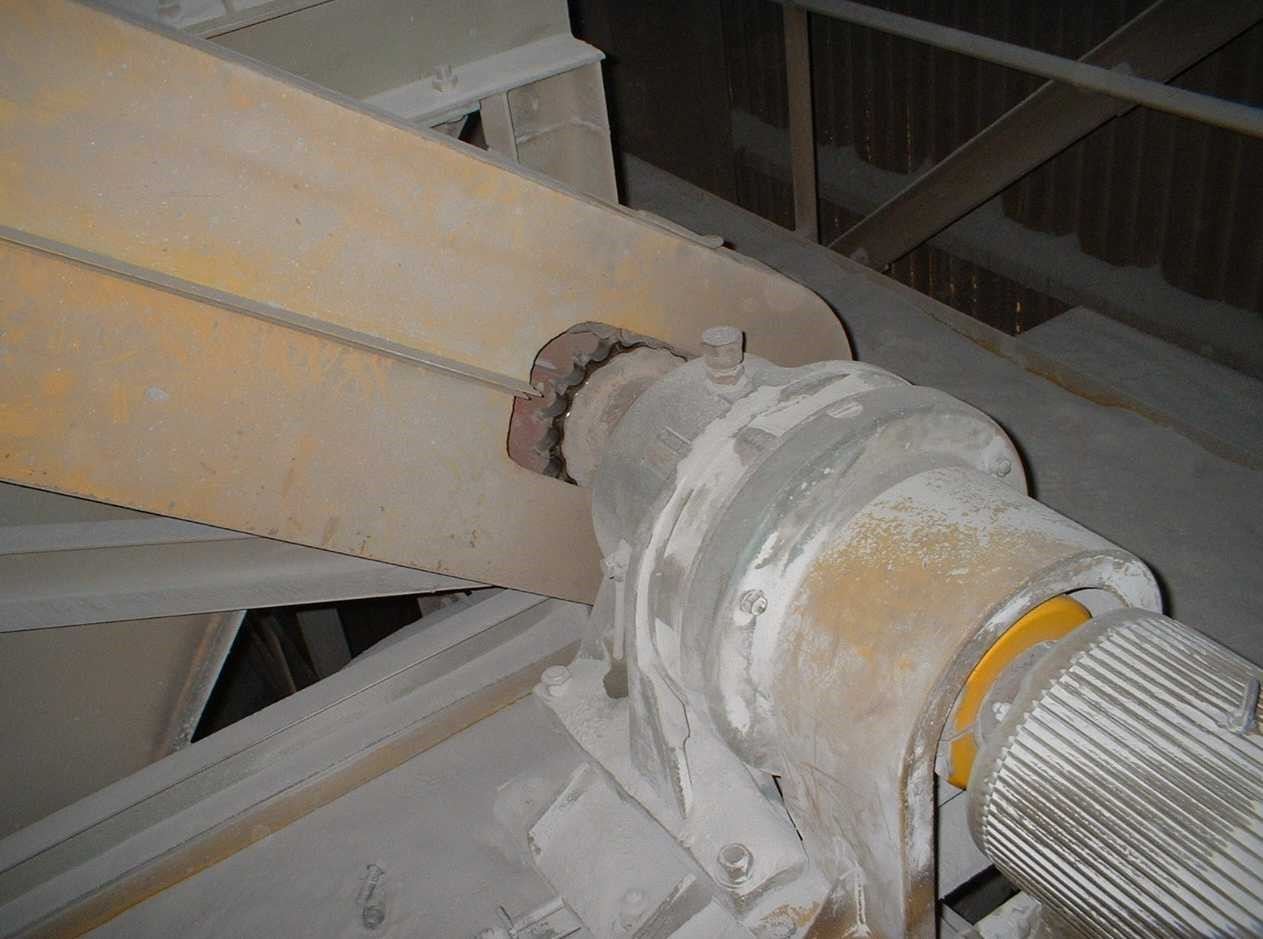

传送带
将用卸载机卸下的铁矿石搬运到堆垛机上的传送带
链条:RS100
用途:驱动用
使用条件:粉矿石堆积,加剧磨损。

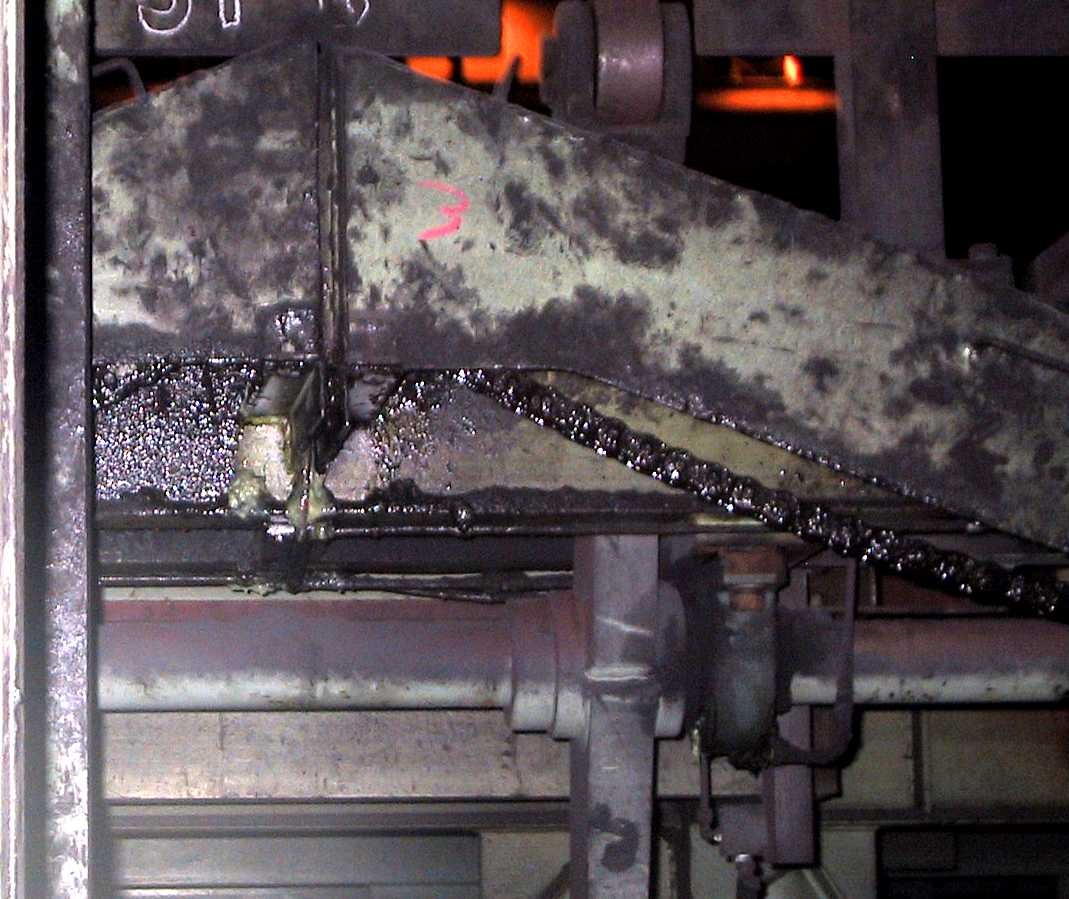

烧结机
链条:RS100
用途:驱动用
使用条件:
烧结原料粉飞扬,容易产生孔蚀。
有耐孔食(APP)规格的测试采用例。
也有向高炉供应原料的传送带。
连续铸造机
链条:RS100
用途:驱动用

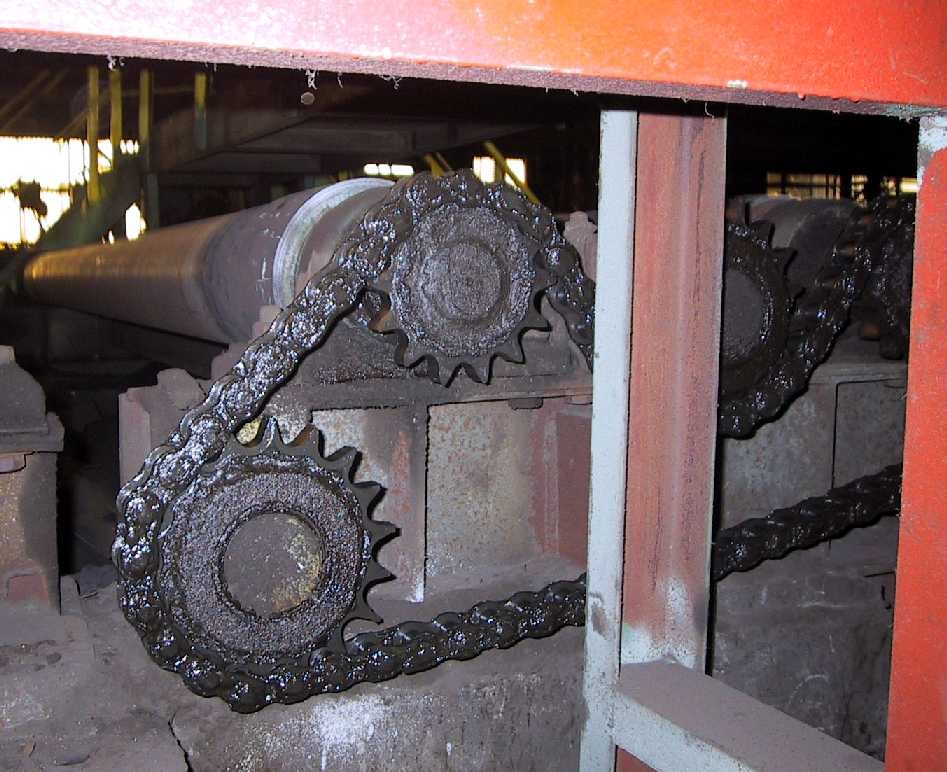

热轧钢
链条:RS100
用途:驱动用
使用条件:RS 100被用于通过滚延、热处理向下一个抛光、切断工序输送板的辊台驱动 。
